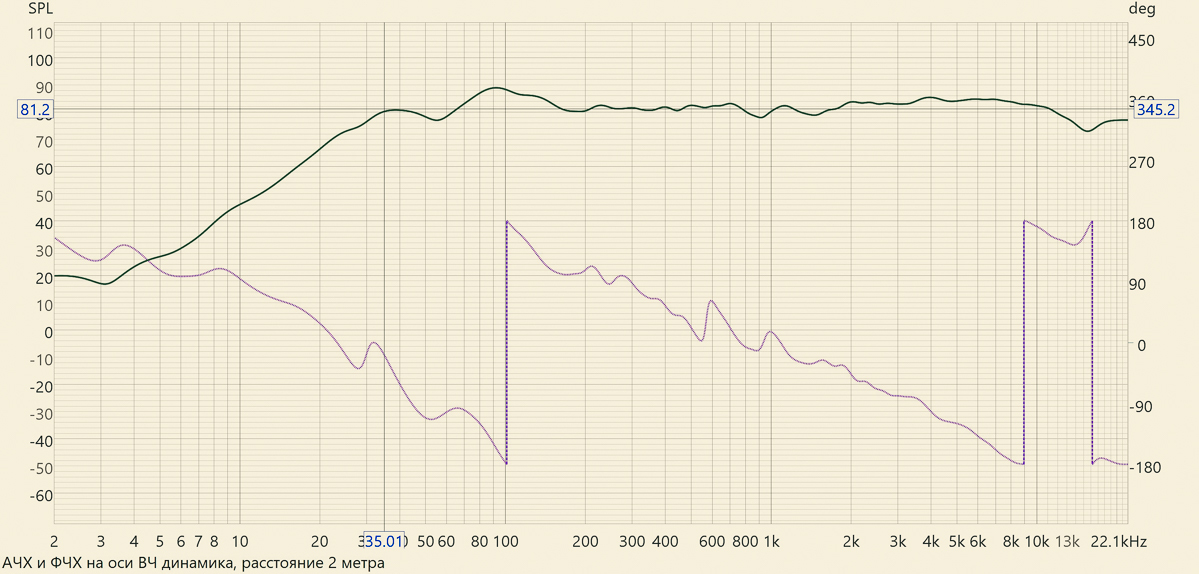

Рассмотрим АЧХ, которое по мнению некоторых специалистов является определяющим в качестве акустики. Безусловно, пиковый частотный спектр, который показывает АЧХ, является важной частью тонального баланса.
Поскольку при разработке Миражей стояла задача прежде всего получить впечатляющее и комфортное звучание на слух, их АЧХ не является полностью линейной.
Поскольку при разработке Миражей стояла задача прежде всего получить впечатляющее и комфортное звучание на слух, их АЧХ не является полностью линейной.
На АЧХ можно выделить 3 диапазона частот, прекрасно согласующихся с формантными группами человеческого голоса и музыкальных инструментов. Низкочастотная область, где обычно есть желание получить более округлый и насыщенный бас проявлена на 53-167 Гц. СЧ область 370-900 Гц, затрагивает основные тональные форманты человеческого голоса. Область обертонов 1500-15000 Гц содержит информацию о "детальности" и является наиболее чувствительной областью человеческого слуха.
При финальная настройке Миражей мы использовали отзывы целевой аудитории на выставках, сессии критического прослушивания, учитывали мнения и экспертные оценки коллег по индустрии.
В результате получилось комфортное звучание, совместимое как с "архивными" записями (первопрессами), начиная с 1950-ых годов, так и хорошо подходящее для современной музыки.
При финальная настройке Миражей мы использовали отзывы целевой аудитории на выставках, сессии критического прослушивания, учитывали мнения и экспертные оценки коллег по индустрии.
В результате получилось комфортное звучание, совместимое как с "архивными" записями (первопрессами), начиная с 1950-ых годов, так и хорошо подходящее для современной музыки.

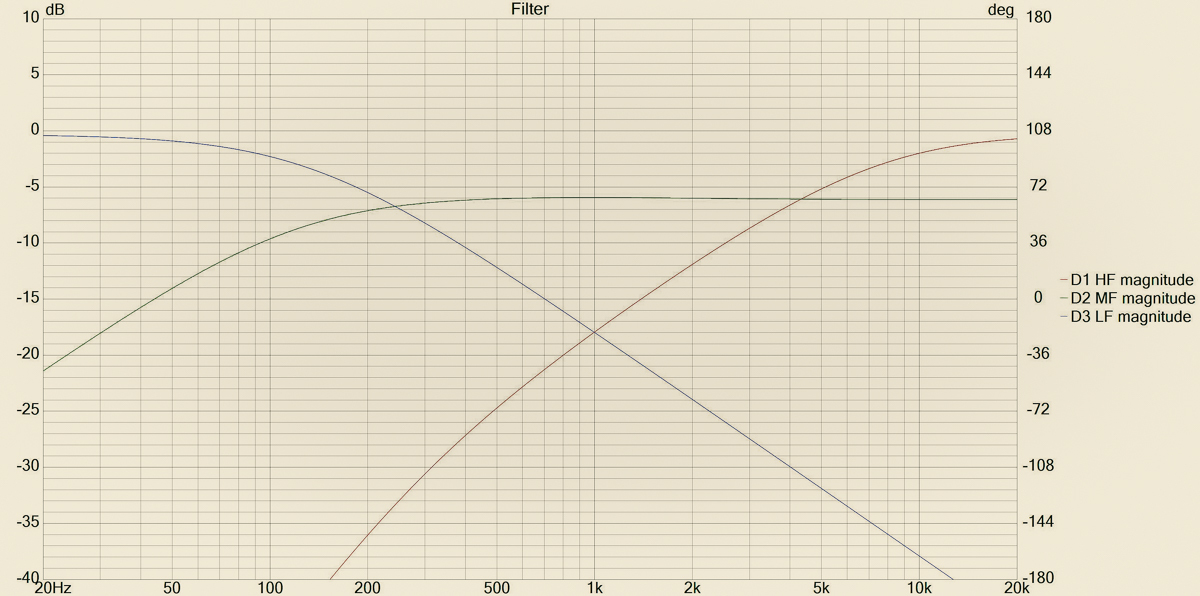

В Миражах применена довольно редкая система фильтрации, когда СЧ-динамик играет "в полную полосу" и не срезается фильтром сверху. Этот тип фильтра имеет свои особенности и требования, в большей степени к качеству подбора динамиков, но отличается высокой натуральностью и открытостью звучания на слух.
Важным свойством Миражей является равномерность тонального баланса в широком диапазоне расстояний прослушивания, с некоторым "предпочтением" для дальней зоны.

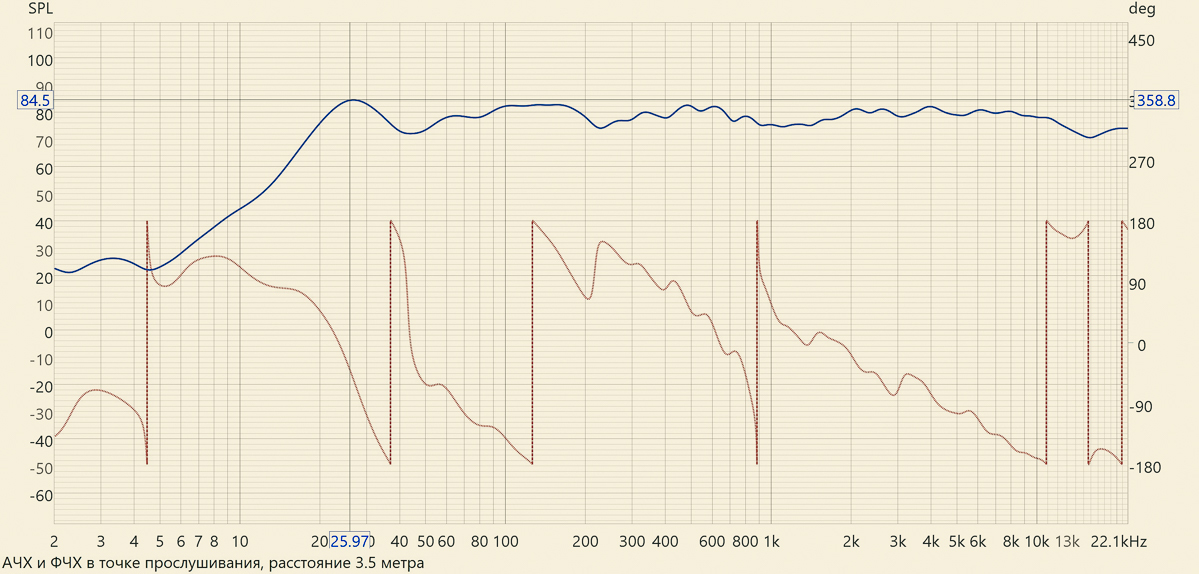

На графиках видно, что с большего расстояния Миражи глубже "раскрываются" по НЧ. Это действительно так, поскольку область излучения наиболее низких частот находится у задней стенки НЧ-ПАС, и с большего расстояния звуковые волны всех частотных диапазонов лучше собираются в общую картину.
Мы считаем, что очень важная часть в воспроизведении музыки находится не в "частотной" области, а во "временной". Так как музыка - это прежде всего ритм и оттенки во времени!... "Музыкальность" - это прежде всего форма огибающих атаки сигнала, их тембральная и ритмическая достоверность. Есть 2 основных параметра, по которым можно оценить качество работы АС во временном домене - это переходная характеристика (Step Response) и групповое время задержки (Group Delay, ГВЗ).
На графиках видно, что с большего расстояния Миражи глубже "раскрываются" по НЧ. Это действительно так, поскольку область излучения наиболее низких частот находится у задней стенки НЧ-ПАС, и с большего расстояния звуковые волны всех частотных диапазонов лучше собираются в общую картину.
Мы считаем, что очень важная часть в воспроизведении музыки находится не в "частотной" области, а во "временной". Так как музыка - это прежде всего ритм и оттенки во времени!... "Музыкальность" - это прежде всего форма огибающих атаки сигнала, их тембральная и ритмическая достоверность. Есть 2 основных параметра, по которым можно оценить качество работы АС во временном домене - это переходная характеристика (Step Response) и групповое время задержки (Group Delay, ГВЗ).

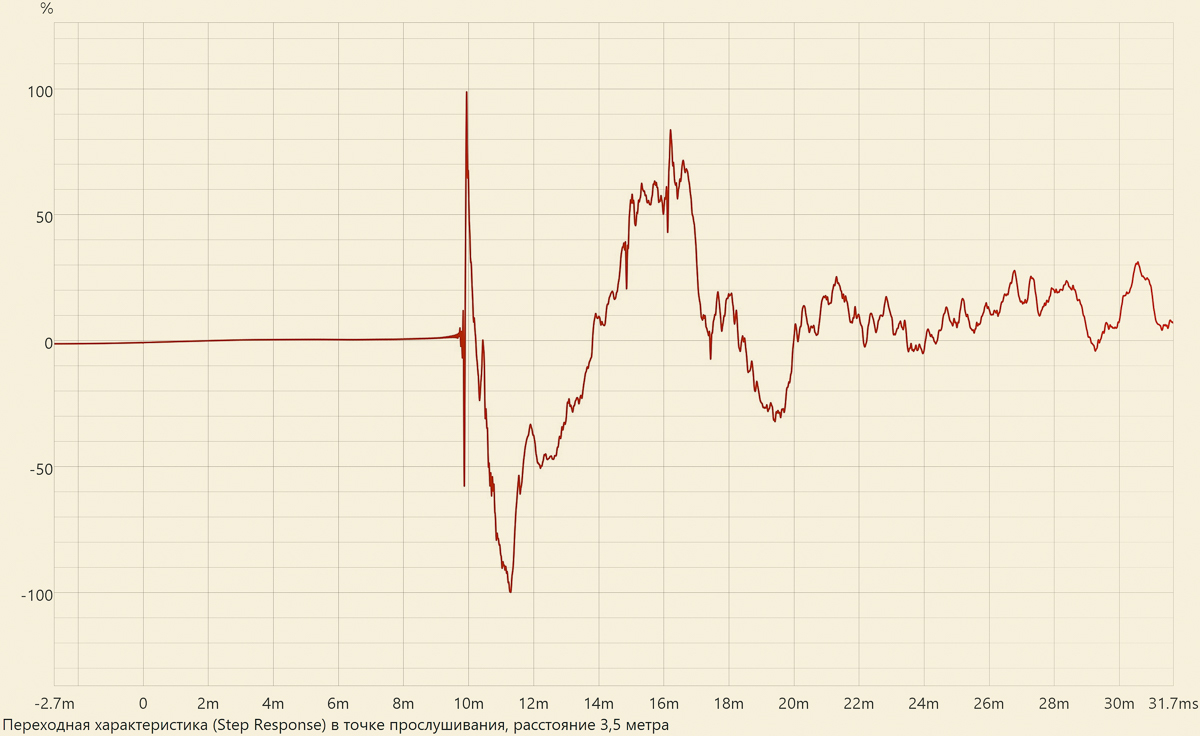

Классически "правильная" форма Step Response говорит о том, что геометрические центры динамиков и задержки, вносимые фильтрами, хорошо согласованы друг с другом.
Также мы измерили переходную характеристику на большем расстоянии, ниже оси, в реальной точке прослушивания. Форма импульса поменялась не сильно, в основном только добавились отражения помещения.

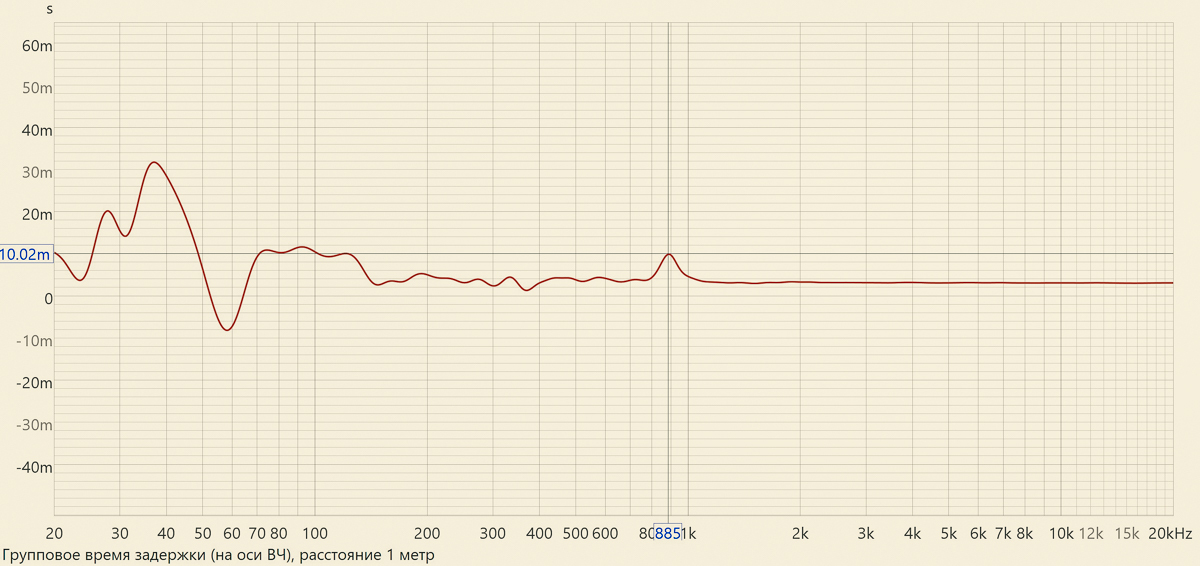

Другим важным параметром, который характеризует поведение АС во временном домене, является групповое время задержки (ГВЗ). Линейность ГВЗ в диапазоне 1-20 кГц нам удалось получить благодаря компьютерному моделированию всех цепей фильтра, а также точному расчету топологии печатных плат в CAD.
Другим важным параметром, который характеризует поведение АС во временном домене, является групповое время задержки (ГВЗ). Линейность ГВЗ в диапазоне 1-20 кГц нам удалось получить благодаря компьютерному моделированию всех цепей фильтра, а также точному расчету топологии печатных плат в CAD.
Пик ГВЗ на 37 Гц неизбежен из-за геометрической разнесенности ПАС и НЧ динамика. Тем не менее, значение на низких частотах у ПАС лучше, чем у многих конструкций с "обратным рупором".
Также одной из важнейших характеристик АС является ее взаимодействие с помещением. Это в большей степени зависит от внеосевых характеристик и диаграммы направленности.
Бывает, что характеристики АС на оси довольно хороши, но неравномерность внеосевых характеристик или их "несоответствие" осевым придает "некомфортность" и "ненатуральность" такому звучанию на слух.
Также одной из важнейших характеристик АС является ее взаимодействие с помещением. Это в большей степени зависит от внеосевых характеристик и диаграммы направленности.
Бывает, что характеристики АС на оси довольно хороши, но неравномерность внеосевых характеристик или их "несоответствие" осевым придает "некомфортность" и "ненатуральность" такому звучанию на слух.

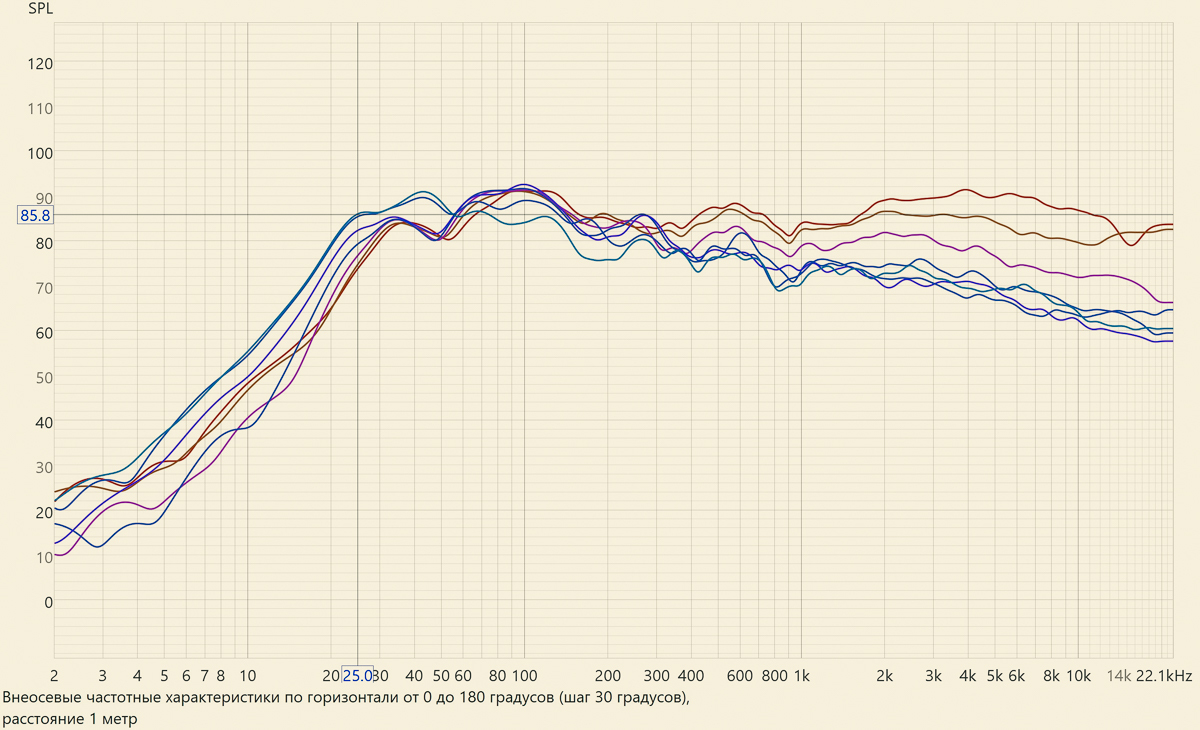

У Миражей очень хорошие внеосевые характеристики, АЧХ с разных углов фактически повторяют друг друга с равномерным спадом по ВЧ. Это формирует в помещении прослушивания равномерный отклик отражений, слитный по тембру с прямым звуком из динамиков акустических систем.

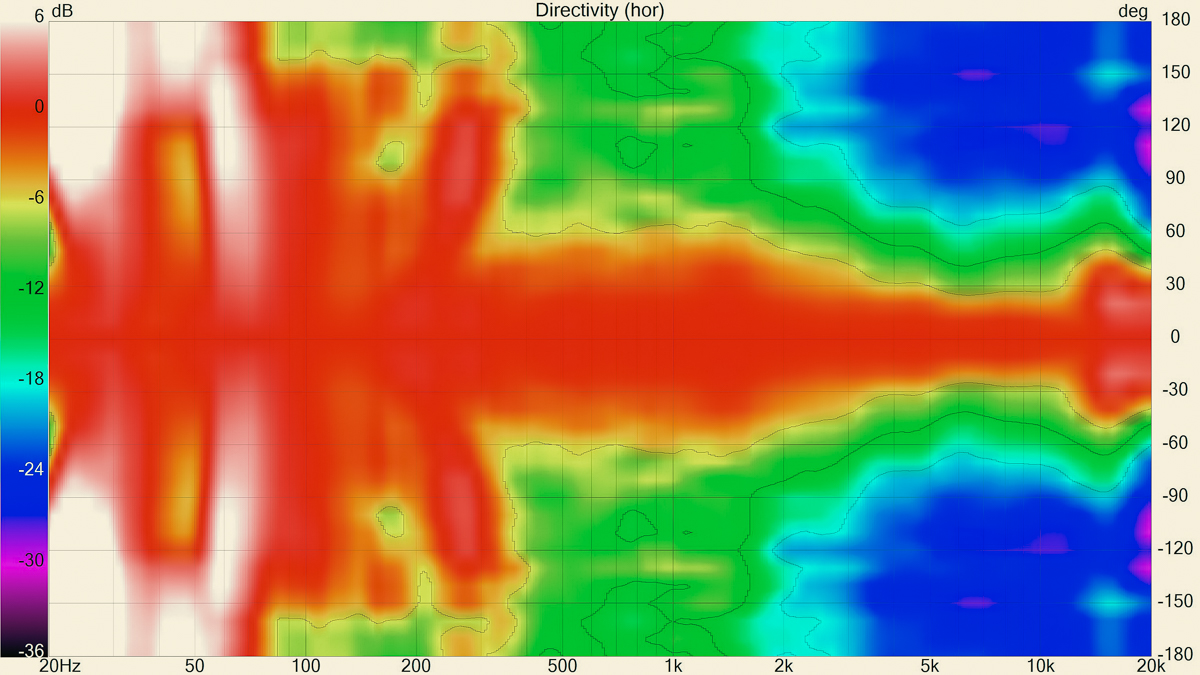

Если посмотреть на диаграмму направленности - видно, что она у Миражей довольно широкая. Максимальная интенсивность звука во всем диапазоне частот (красным цветом) приходится на углы от 0 до 45 градусов. В области низких частот, до 400 Гц включительно диаграмма направленности значительно шире.
“Зеленая” область на диаграмме показывает, что на частотах до 2 кГц излучение “окутывает” колонку на всех углах с достаточной интенсивностью.
Также важной характеристикой во взаимодействии акустики с усилителями является характеристика импеданса. Чем сложнее нагрузка (резкие изменения импеданса и фазы импеданса), тем выше требования к усилителю, и тем больше риск получить неидеальное звучание из-за ухудшения демпфирования и потенциальных искажений.
“Зеленая” область на диаграмме показывает, что на частотах до 2 кГц излучение “окутывает” колонку на всех углах с достаточной интенсивностью.
Также важной характеристикой во взаимодействии акустики с усилителями является характеристика импеданса. Чем сложнее нагрузка (резкие изменения импеданса и фазы импеданса), тем выше требования к усилителю, и тем больше риск получить неидеальное звучание из-за ухудшения демпфирования и потенциальных искажений.

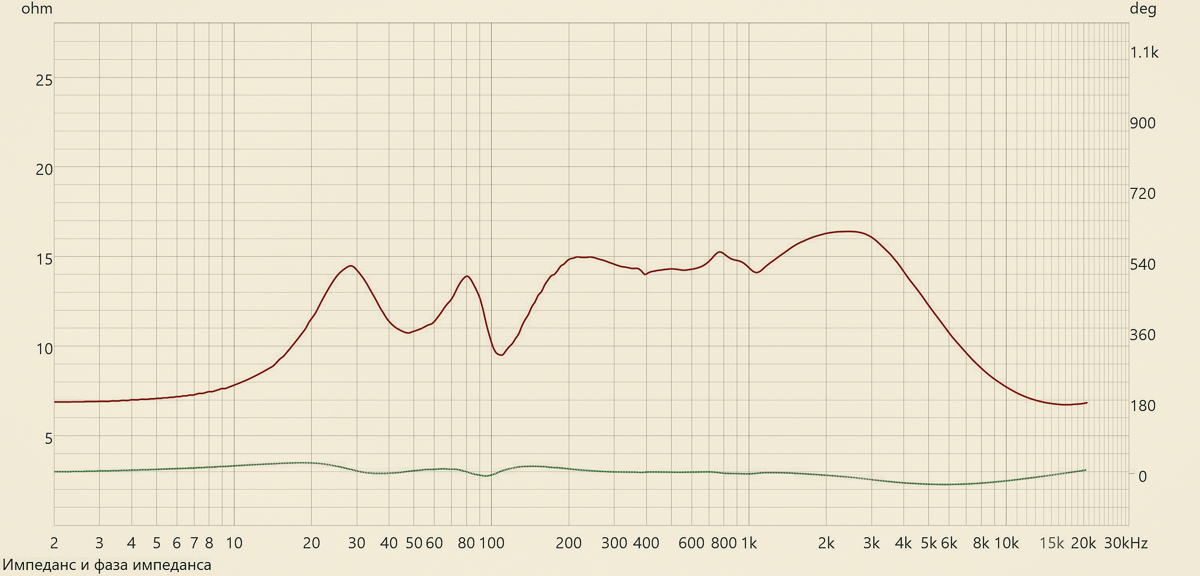

Во всем диапазоне частот импеданс не опускается ниже 7 Ом, и имеет очень хорошую равномерность в диапазоне 200-2500 Гц.
Практически линейная фаза импеданса говорит о равномерности распределения активной и реактивной нагрузки в системе и хорошей сбалансированности фильтра.
Миражи не являются сложной нагрузкой для усилителя, и могут отлично раскрывать характер разных усилителей, и ламповых и транзисторных.
Практически линейная фаза импеданса говорит о равномерности распределения активной и реактивной нагрузки в системе и хорошей сбалансированности фильтра.
Миражи не являются сложной нагрузкой для усилителя, и могут отлично раскрывать характер разных усилителей, и ламповых и транзисторных.
